Karakteristik Sensor Arus ACS 712

ACS712 atau  Hall Effect current sensor adalah modul yang berfungsi mendeteksi aliran arus listrik yang melewatinya. Hall effect allegro ACS712 merupakan sensor yang presisi sebagai Sensor arus AC atau DC dalam pembacaan arus didalam dunia industri, otomotif, komersil dan sistem-sistem komunikasi.

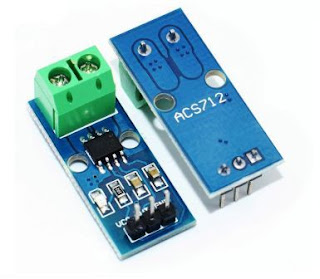

Pada umumnya aplikasi sensor ini biasanya digunakan untuk mengontrol motor, deteksi beban listrik, switched-mode power supplies dan proteksi beban berlebih. Sensor ini dipasang seri dengan beban yang akan diukur. bentuk fisik dari sensor ini dapat dilihat pada gambar di bawah ini:


Baca Juga : 10 Project Arduino Paling populer

Sensor ini memiliki pembacaan dengan ketepatan yang tinggi, karena didalamnya terdapat rangkaian low-offset linear Hall dengan satu lintasan yang terbuat dari tembaga. Cara kerja sensor ini adalah arus yang dibaca mengalir melalui kabel tembaga yang terdapat didalamnya yang menghasilkan medan magnet yang di tangkap oleh integrated Hall IC dan diubah menjadi tegangan proporsional.

Ketelitian dalam pembacaan sensor dioptimalkan dengan cara pemasangan komponen yang ada didalamnya antara penghantar yang menghasilkan medan magnet dengan hall transducer secara berdekatan. Persisnya, tegangan proporsional yang rendah akan menstabilkan Bi CMOS Hall IC yang didalamnya yang telah dibuat untuk ketelitian yang tinggi oleh pabrik. Berikut terminal list dan gambar pin out ACS712.

Spesifikasi Sensor ACS712
  1. Rise time output = 5 �s.
  2. Bandwidth sampai dengan 80 kHz.
  3. Total kesalahan output 1,5% pada suhu kerja TA= 25�C.
  4. Tahanan konduktor internal 1,2 mO.
  5. Tegangan isolasi minimum 2,1 kVRMS antara pin 1-4 dan pin 5-8.
  6. Sensitivitas output 185 mV/A.
  7. Mampu mengukur arus AC atau DC hingga 30 A.
  8. Tegangan output proporsional terhadap input arus AC atau DC.
  9. Tegangan kerja 5 VDC.
Untuk mengukur arus yang melewati sensor ini digunakan rumus tegangan pada pin Out = 2,5 � ( 0,185 x I ) Volt, dimana I = arus yang terdeteksi dalam satuan Ampere.

Sensor Arus ACS 712 dapat digunakan sebagai sensor untuk membaca aliran arus listrik maupun sebagai proteksi dari beban berlebih. Sensor ini biasanya gunakan pada project yang berbasis mikrokontroller seperti Arduino dan AVR.

Artikel terkait : Mengenal ADC (Analog to Digital Converter)
